Spezifikationen

Technologische Fähigkeiten

Produkte

ES – Einseitige Leiterplatten
DS – Doppelseitige Leiterplatten
ML – Multilayer (mehrschichtige Leiterplatten)

Basismaterialien

FR4, CEM1
IMS (Al), IMS (Cu)
PTFE, RF
IZOKART (Pertinaks), VITROPLAST

Hersteller von Basismaterialien

Kingboard, Nanya, Isola, Rogers, Bergquist, …

Thermische Stabilität

TG130 – TG210

Wärmeleitfähigkeit IMS

0,3 W/m°C
2,0 W/m°C (standard)
5 W/m°C

Maximalformat

500 x 600 mm

Dicke der Platte (Ende)

0,2 mm – 3,2 mm

Dicke der zwischenschichten

0,08 mm – 3,2 mm

Mindestbindungs- und Isolationsbreite

70 µm (70 µm)

Dicke der Basiskupferfolie

18 μm, 35 μm, 70 μm, 105 μm

Dicke der Kupferbasisfolie auf zwischenschichten

18 μm, 35 μm, 70 μm, 105 μm

Durchmesser der kleinsten Bohrung ohne Bohrung

0,15 mm

Arten von Löchern

Durchgangslöcher – Through hole
Sackloch – Blind via hole
Buried Löcher – Buried via hole
Bohrlöcher – Half holes

Blindbohrungen (Verhältnis der Durchmesser-Tiefe)

1 : 1

Lötabdeckung

Grün: matt, glänzend

Schwarz

Weiß

Blau

Rot

Gelb

Auflösung der Lötabdeckung

70 μm

Farbe des Fertigblechs

Grün

Schwarz

Weiß

Blau

Rot

Gelb

Versenkbare Abdeckung

EM55/4748 R-LF (Electra Polymer)

Kreuzungen abdecken

Mit Lötabdeckung abgedeckt

Gefüllte Eingänge

Mit nicht leitfähiger Paste, gemäß IPC-4761 – 6a + 6b + 7

Oberflächenschutz

HAL ohne Blei (RoHS)
Chemisches Au (ENIG)
Galvanisches Au (Hartgold)

Mechanische Toleranzen

Für das allgemeine Bohren und Fräsen verwenden wir allgemeine Toleranzen nach DIN ISO 2768 T1

Endproduktdicke

+/-10 %

Jätzen toleranz

+/-20 % (+/-10%)

PCBA

Dokumentation

Der Schlüssel für unser Qualitätsprodukt ist eine gut vorbereitete Dokumentation

Wir benötigen für die Fertigung:

  • GERBER Dateien
  • STÜCKLISTE (excel Datei)
  • PICK AND PLACE Datei
  • TEST PROTOKOLL (für den Fall, dass die Leiterplatten am Ende des Fertigungsprozesses getestet werden sollen)

Elektronische Komponenten

Wir beschaffen elektronische Komponenten immer mit der genauen Bezeichnung, die wir von unseren Kunden bekommen. Im Falle, dass eine bestimmte Komponente nicht auf Lager ist oder die Lieferzeit sehr lange ist, schlagen wir eine Alternative vor oder bitten sie um den Alternativvorschlag.

Optionen:

  • Unser Kunde beschafft die Komponente
  • Die Komponenten werden teils von unserem Kunden und teils von LUZNAR d.o.o. beschafft
  • Die Komponenten werden nur von LUZNAR d.o.o. beschafft

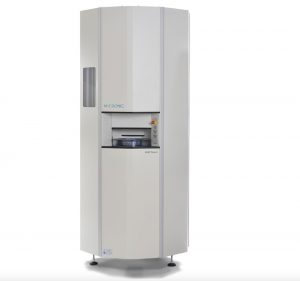

Turmspeichersystem

Vorteile:
  • Rückverfolgbarkeit der Komponenten
  • Lagerung in kontrollierter Atmosphäre
  • Automatische Erstellung von Komponenten

SMT Druck

Im Unternehmen Leiterplatten LUZNAR d.o.o. benutzen wir nicht mehr „stencil sit“ für das Auftragen der Lötpaste auf die Leiterplatten. Damit haben wir die SMT-Auflage der Komponenten verbessert, gleichzeitig haben wir damit auch die Kosten der Anfangsvorbereitung gesenkt.

Wir haben unser vielfältiges Angebot um einen Drücker erweitert.

Spezifikation des Druckens:

  • Druckpräzision: 20 µ
  • Mindestgröße des Punkte 215 µ
  • Das geringste Punkt-Volumen 5 nl
  • Max. Abmessung von Leiterplatten 508×508 mm
  • Schaltungsdicke 50µ -> 6,0 mm

Vorteile des Druckens:



  • Eingebaute optische Pastensteuerung
  • Automatische Reparatour der Lötpaste
  • Druckkleber
  • Bleifrei Drucken
  • Druckpaste mit Blei
  • Möglichkeit des gemeinsamen Druckens des Klebstoffs und der Lötpaste
  • Produktwechsel 1 Minute

SMT-Auflage

Wir benutzen die weltweit anerkannte Marke für die Auflage von elektronischen Komponenten SAMSUNG, die durch Präzision, Geschwindigkeit und Zuverlässigkeit gekennzeichnet ist.

In diesem Jahr haben wir zwei zusätzliche Verlegelinien MYCRONIC beschafft.

Spezifikation der Auflage:

  • Ladegeschwindigkeit: 54.000 Komponenten pro Stunde
  • Genauigkeit: ±0,01mm
  • Mindestkomponente: 01005 (0,4 x 0,2 mm)
  • Die maximale Komponente beträgt: 75 x 75 mm
  • Schaltungsdicke: 50µ -> 4,2 mm
  • Maximale Abmessungen: 500 x 400 mm

Vorteile der Auflage:

  • Wagen für Material: ermöglichen uns den schnellen Produktwechsel
  • Produktwechsel in 15 Minuten
  • Smart Feeders: Ermöglicht die Rückverfolgbarkeit der Komponenten

SMT Optische Kontrolle

Die 3D Technologie der Leiterplatten ist höchst präzise. Mit unseren Maschinen überprüfen wir alle Leierplatten, die von uns bearbeitet werden. Wir überprüfen auch, wie präzise die Komponenten der Breite, Länge, Höhe und Rotation nach aufgelegt sind. Wir überprüfen auch die Komponenten-Beschriftung und schließen dadurch falsch aufgelegte Komponenten aus. Wir können die Leiterplatten mit Seriennummern zur Rückverfolgung von Fehlern versehen.



Spezifikation der AOI Maschine:

  • Kamera: 15 mega Pixel
  • Auflösung: 10µ
  • Mindestkomponente: 01005 (0,4×0,2mm)
  • Maximale Abmessungen: 500 x 400mm

THT Einsatz und Walzen-Löten

Die Technologie des THT Einsatzes von Komponenten wird immer weniger genutzt. Da die Leiterplatten immer komplexer werden, werden THT Komponenten immer mehr mit SMT Komponenten ersetzt. Das Unternehmen LUZNAR arbeitet nach Bedarf immer noch mit der THT Technologie.

Fähigkeiten:



Automatisiertes Schneiden von THT-Kondensatoren
Automatisierte Komponentenzählung
Verfolgung der Komponenten nach Serien







Funktionstest

Im Unternehmen Leiterplatten LUZNAR d.o.o. erstellen wir Meß-Protokolle und Testanlagen. Wir beraten auch bei der Erstellung von Testprotokollen. Wir legen ein hohes Augenmerk auf die Endkontrolle und den Testeinsatz von Leiterplatten. Wir sind uns dessen bewußt, dass unsere Kunden nur 100% funktionierende Leiterplatten wünschen.

Säuberung und lackierung von leiterplatten

Elektronik wird immer sichtbarer. Dies führt dazu, dass Leiterplatten ästhetischer sein müssen. Auch ist der Wunsch nach Säuberung von Leiterplatten immer größer. Diesen Wünschen kommen wir bei LUZNAR gerne nach.

Leiterplattenproduktion und Layout erstellen lassen

Vor dem Erstellen eines Layouts ist es gut zu wissen, dass unser gesamter Prozess der Leiterplattenproduktion zertifiziert ist und den internationalen Standards entspricht. Entscheiden Sie sich für eine Produktion der Leiterplatte durch LUZNAR, so können Sie nicht nur ein- oder doppelseitige, sondern auch mehrschichtige PCB fertigen lassen.

Es stehen Ihnen für die Leiterplattenfertigung verschiedene Materialien zur Verfügung, darunter FR4, CEM1 und weitere, um jeder Anforderung zu genügen. Das maximale Format eines Layouts beträgt 500 x 600 mm mit einer Dicke von 0,02 bis 3,2 mm. Für Herstellung und Bestückung werden nur hochmoderne Anlagen und Software-Lösungen eingesetzt, um eine konstant hohe Qualität zu gewährleisten.

Die Leiterplattenproduktion, inklusive Bestückung mit zertifizierten Bauteilen, erfolgt bei LUZNAR auf hochmodernen, automatisierten Fertigungslinien. Das Leiterplatten Layout erstellen die Spezialisten des führenden Herstellers genau nach Vorlage des Auftragsgebers. Sollte noch kein Layout vorliegen, wird es auf Wunsch des Kunden von den Ingenieuren des Dienstleisters nach eingereichtem Schalt- und Bestückungsplan entworfen.

Unsere in der Leiterplattenproduktion eingesetzten Fertigungs- und Bestückungsautomaten gehören zu den modernsten auf dem Markt. Wir fertigen von einzelnen Prototypen über Kleinserien bis hin zu großen Stückzahlen stets termingetreu und zu überraschend fairen Preisen. Kleinserien können bereits innerhalb von 24 bis 48 Stunden versandbereit produziert sein. Testen Sie uns – Sie werden unsere Partnerkompetenz zu schätzen wissen.



Leiterplattenproduktion auf höchstem Niveau – schnell und präzise

Bei der Leiterplattenfertigung kommt es nicht nur auf höchste Präzision an. Der Kunde verlangt zudem eine termingerechte Fertigstellung und eine faire Preiskalkulation. Wir von LUZNAR bieten noch mehr:

  • zertifizierte Leiterplattenproduktion,
  • große Materialauswahl,
  • zertifizierte Bauteile ausgesuchter Lieferanten,
  • Leiterplatten Layout erstellen,
  • Endprüfung im eigenen Labor,
  • intensive Beratung,
  • sämtliche Fertigungsschritte unter einem Dach,
  • Partnerkompetenz,
  • faire Preisgestaltung,
  • termingerechte Lieferung.

Stichwort PCB Layout. Das Leiterplatten Layout erstellen wir so effizient wie möglich. Das heißt wir achten beim PCB Layout auf die korrekte Position der Bauteile und Komponenten und vermeiden spitze Winkel bei den Leiterbahnen. Wir sorgen für eine kompakte Größe Ihres Endgerätes ohne Einschränkung der Funktionalität.

Bevor wir die Produktion starten, prüfen wir jedes vom Kunden eingereichtes PCB Layout intensiv auf eventuelle Ungereimtheiten und weisen den Auftraggeber im Zweifel darauf hin. Gleichzeitig erarbeiten wir gemeinsam mit dem Kunden Lösungen zur Verbesserung bzw. Anpassung des Layouts. Ist eine Lösung gefunden, werden wir umgehend das endgültige Leiterplatten Layout erstellen.

Wir betrachten unsere Auftraggeber als Partner mit denen wir so eng wie möglich zusammenarbeiten. Denn nur im Team lassen sich die besten und effizientesten Ergebnisse erzielen. Zufriedenheit ist die Basis für eine vertrauensvolle Zusammenarbeit. Heute und in Zukunft. Denn wir möchten Sie als Stammkunden schätzen und behalten.



Wir sind Partner aller Branchen der Elektronikindustrie

Jede Branche der modernen Elektronikindustrie benötigt die unterschiedlichsten PCB für ihre Projekte und Endgeräte. Von der einfachen einseitigen starren Platine bis hin zu sehr komplexen mehrlagigen Multilayer-PCB. Unser traditionelles Dienstleistungsunternehmen erfüllt seit über 30 Jahren alle Anforderungen einer innovativen Leiterplattenproduktion.

Wir sind in der Lage, sämtliche anspruchsvollen Aufgaben zu übernehmen. Unser sehr gut ausgebildetes und hochmotiviertes Team erfahrener Techniker und Ingenieure steht Ihnen zu jeder Zeit beratend zur Seite. Wir haben bereits für namhafte Unternehmen der Elektronikbranche innovative Lösungen erarbeitet.

Unser Kunden kommen aus der Automobilindustrie, der Luft- und Raumfahrttechnik, Medizintechnik und Unterhaltungsindustrie. Ebenso führen wir Aufträge für Unternehmen der Steurungs- und Regeltechnik aus und fertigen Produkte die in der Automatisierungs- und Sensortechnik benötigt werden. Unser hochwertigen Leiterplatten finden Sie sowohl in 3D-Brillen als auch.

Insbesondere unterstützen wir mit unseren Produkten den großen Markt mit dem Oberbegriff erneuerbare Energien. Dazu zählen Windkraft- und Solaranlagen, Photovoltaikanlagen sowie der wachsende Markt der Elektromobilität. Wir fertigen komplexe Produkte für Wallboxen und Steuerungseinrichtungen der Motorelektronik von Elektrofahrzeugen, Wechselrichter und Regelungselektronik.

Ein weiteres Betätigungsfeld ist der weite Markt der Beleuchtungstechnik. Beispielsweise hocheffiziente LED-Platinen für Industrie- und Automotivanwendungen. Dank der modernen und innovativen Leiterplattentechnologie existieren heute LED Leuchten in einer extrem großen Designauswahl.



Innovative PCB Fertigung inklusive präziser Leiterplattenbestückung

Nur eine präzise bestückte Platine bietet die vorausbestimmte Funktionalität. Aus diesem Grund verwenden wir für die Bestückung ihres PCB Layout ausschließlich Bauteile von international zertifizierten Lieferanten, die von uns nach strengen Kriterien ausgewählt werden.

Für die schnelle und präzise Bestückung setzen wir modernste Automaten ein. Wir bestücken sowohl starre, starr-flexible als auch flexible PCB bis hin zu sehr komplexen mehrlagigen Multilayer-Einheiten. Die Überwachung und Systemprüfung findet bereits während des laufenden Prozesses statt.

Unser PCB-Dienstleistungsunternemehn ist nach DIN ISO 9001 zertifiziert. Dies bedeutet, dass jeder einzelne Produktionsschritt genauestens dokumentiert wird. Somit kann jeder Fertigungsschritt lückenlos rückverfolgt werden. Wir achten zudem auf eine möglichst nachhaltige und umweltschonende Produktionsweise.

Stichwort Endprüfung: In unserem hauseigenen sehr gut ausgestatten Labor unterziehen wir jede gedruckte Schaltung einer intensiven den Vorgaben entsprechenden Endprüfung. Dadurch stellen wir sicher, dass nur funktionsfähige PCB unser Haus verlassen.

Entscheiden auch Sie sich für einen der führenden Dienstleister in der PCB-Branche. Es erwarten Sie jahrzehnetlange Erfahrung in der Leiterplattenproduktion, enormes Fachwissen, ein motiviertes Team und ausgewiesene Partnerkompetenz. Planen Sie Ihre nächsten Projekte mit uns.
